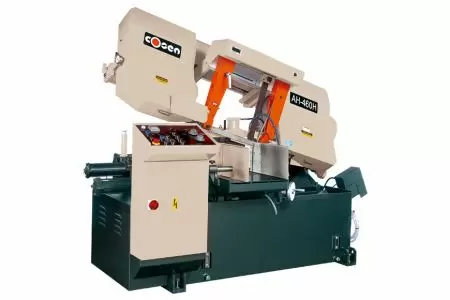

АН-460Н
Полностью автоматическая ленточная пила с гидравлической подачей — это высокопроизводительный станок, который включает в себя массивное основание, прочную пильную раму, сверхпрочный редуктор, приводной двигатель мощностью 7,5 л.с. и удобную панель управления для простоты эксплуатации.
Подробнее
Характеристики машины
- Частотный преобразователь управляет скоростью вращения пильного диска.
- Разъемные передние тиски.
- Детектор поломки пильного полотна.
- Двойные клапаны точно контролируют давление и скорость подачи.
- Гидравлический натяжитель пильного полотна.
- Охлаждение и смазка направляющей пильного полотна.
- Независимый блок управления.
- Встроенное рабочее освещение.
- Гидравлические полноходовые передние/задние тиски.
- Тиски двойного действия.
Необязательный
- Ударопрочное трубчатое колесо
- Гидравлический пресс-зажим
- Силовая стойка
- Стойка 2 м без электропривода с боковыми роликами
- Регулятор давления тисков
- Гидравлический очиститель стружки
- Детектор перекоса
Технические характеристики продукта
| модель | АН-460Н | ||||
|---|---|---|---|---|---|
| имя | Полностью автоматическая горизонтальная ленточная пила | ||||
| Максимальная производительность пиления | Угол (скоса) | 0ﾟ | 45ﾟ | 60ﾟ | |
| Цилиндр | 460 мм (18 дюймов) | - | - | ||
| Куб | 460 мм (18 дюймов) | - | - | ||
| Кубоид (ширина x высота) |
460 x 460 мм (18 x 18 дюймов) |
- | - | ||
| Пучок | Давление прижима спереди |
Ширина: 250–365 мм (9,84–10,37 дюйма) Высота: 90–230 мм (3,54–9,05 дюйма) |
- | - | |
| Обратное давление | - | - | |||
| Ленточная пила | скорость | 20 - 120 м/мин (66 - 394 фут/мин) | |||
| Размеры (Д x Ш x Г) | 4670 x 41 x 1,3 мм (183,9 x 1,6 x 0,05 дюйма) | ||||
| давление | 35 - 40 кг/см² (Точность: +1 - +2 кг/см²) | ||||
| напряжение |
Гидравлическая система (заводская настройка) 2300 - 2400 кг/см² (точность: +100 - +150 кг/см²) |
||||
| гид | Листовая сталь из карбида вольфрама | ||||
| чистый | Стальная щетка | ||||
| Выходная мощность | Главный двигатель | 7,5 л.с. (5,5 кВт) / 10 л.с. (7,5 кВт) | |||
| Гидравлический двигатель | 2 л.с. (1,5 кВт) | ||||
| Насос охлаждения | 1/8 л.с. (0,1 кВт) | ||||
| Другие компоненты | ------------------------- | ||||
| Емкость контейнера для жидкости | Контейнер для гидравлической жидкости | 40 л (10,5 галлонов) | |||
| Контейнер для охлаждающей жидкости | 80 л (21 галлон) | ||||
| Зажим тисков | Метод контроля | ------------------------- | |||
| Минимальная зажимная способность | ------------------------- | ||||
| Давление зажима | ------------------------- | ||||
| Остаток | Ручной режим: 20 мм (0,79 дюйма) / Автоматический режим: 75 мм (2,95 дюйма) | ||||
| Кормление | Метод контроля | Давление масла | |||
| Вес растягивающего усилия заготовки, зажатой в тисках | ------------------------- | ||||
| скорость | ------------------------- | ||||
| Длина - одинарный ход | 603 мм (23,7") | ||||
| Длина - Несколько штрихов | ------------------------- | ||||
| Поверхность кровати | высокий | 775 мм (30,5") | |||
| Масса | ------------------------- | ||||
| масса | вес нетто | 2260 кг (4972 фунта) | |||
| Общий вес | 2520 кг (5544 фунта) | ||||
| Область | (Длина x Ширина x Высота) | 2980 x 2750 x 2000 мм (117,3 x 108,3 x 78,7 дюйма) | |||
| Операционная среда | Температура(ﾟC) | 5 - 40ﾟC (41 - 104ﾟF) | |||
| влажность(%) | 30 - 85% | ||||
* В связи с постоянными исследованиями и инновациями конструкция и технические характеристики могут быть изменены без предварительного уведомления. На фотографиях машины могут быть видны дополнительные аксессуары.
- Тип машины: горизонтальный
- Процесс: полностью автоматический
- Скос: нет вращения
- Тип автоматизации: NC
- Линия продуктов: горизонтально-ступичный
- Мощность обработки - максимальная высота (мм): ≦460
- Мощность обработки - максимальная ширина/глубина горловины (мм): ≦460
- Мощность обработки - диаметр окружности (мм): 460
- Минимальная и максимальная высота прессования (мм): 90~230
- Ширина пильного полотна/дисковой пилы R (мм): 41
- Минимальная и максимальная скорость пильного полотна (м/мин): 20~120
